抗壓強度和劈裂強度有什么區別？
來源：天氏庫力 發布日期
2018-08-26 瀏覽：
建筑行業的朋友應該經常會聽到抗壓強度和劈裂強度這兩個詞，抗壓試驗和劈裂試驗都是混凝土需要測試的項目，那么兩者是否一樣？如果不一樣，那么區別在哪里？本文天氏庫力的小編就來為大家介紹一下兩種試驗以及它們之間的區別，相信看完這篇文章你就能理解兩者的差別了。
首先需要強調的是抗壓強度試驗和劈裂強度試驗是兩種不同的試驗，抗壓強度和劈裂強度也是不同的值，有著不同的意義，下面我們就從代表意義、試驗定義、試驗方法、試驗結果計算方法等方面來詳細分析下兩者的區別。
一、抗壓強度和劈裂強度定義不同
抗壓強度是指在一定實驗條件下材料抵抗發生塑性變形的最大強度，而披裂強度指的是塑性變形直到出現裂源，材料所能抵抗的最大壓力下的強度。
二、抗壓強度和劈裂強度的試驗方法不同
抗壓強度是試驗方法是將試件安放在試驗機的下壓板或墊板上，試件的承壓面應與成型時的頂面垂直。試件的中心與試驗機下壓板中心對準，開動試驗機，當上壓板與試件或鋼墊板接近時，調整球座，使接觸均衡。然后均勻加荷，當試件接近破壞開始急劇變形時，應停止調整試驗機油門，直至破壞。然后記錄破壞荷載。
劈裂強度的試驗方法是將試件放在試驗機下壓板的中心位置，劈裂承壓面和劈裂面應與試件成型時的頂面垂直；在上、下壓板與試件之間墊以圓弧形墊塊及墊條各一條，墊塊與墊條應與試件上、下面的中心線對準并與成型時的頂面垂直。宜把墊條及試件安裝在定位架上使用(如下圖)，開動試驗機，當上壓板與圓弧形墊塊接近時，調整球座，使接觸均衡。加荷應連續均勻，至試件接近破壞時，應停止調整試驗機油門，直至試件破壞，然后記錄破壞荷載。

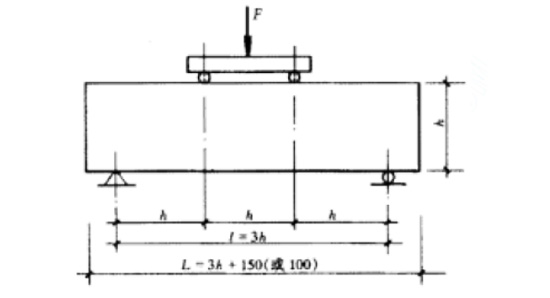

劈裂試驗裝置
三、抗壓強度和劈裂強度計算方式不同
1、混凝土立方體抗壓強度應按下式計算：
f=F/A（f：抗壓強度、F：試件破壞載荷、A：試件承壓面積）
2、混凝土劈裂抗拉強度按下式計算：
f=2P/（πA)=0.637P/A（f：劈裂強度、P：試件破壞載荷、A：試件劈裂面面積）
注：正常情況下混凝土的劈裂抗拉強度的標準值略大于混凝土的抗拉強度的標準值，也就是略大于1.78N/mm²
推薦閱讀
【本文標簽】：抗壓強度,劈裂強度,抗壓強度和劈裂強度區別
【責任編輯】：天氏庫力 版權所有：http://m.51pingtan.com/轉載請注明出處
