軟塑包裝袋的拉伸性能研究
來源：天氏庫力 發布日期
2020-08-28 瀏覽：
背景及意義：
軟塑包裝袋是各種食品常用包裝形式之一，包裝材質主要為塑料復合膜、鋁塑復合膜。軟塑包裝材料是否適用于包裝與材料內層膜質量息息相關，若內層材料對食品中某些成分的耐受性較差，食品則會經過內層膜滲透進入兩層材料之間；若復合材料所用膠黏劑的性能較差，則在與食品接觸后很容易使其膠粘作用失效，引起復合膜分層。另外，若食品接觸到包裝材料的印刷油墨層，還可能導致油墨層被破壞，印刷字跡或圖案等模糊；若食品繼續向外滲透則會引起包裝表面出現滲漏。除了上述分層、印刷層變暗、褪色、滲漏等明顯的現象外，若包裝材料與食品的相容性較差，很可能會導致包裝材料的拉伸性能變差，柔韌性降低，破袋率上升。針對此問題，本文利用天氏庫力公司的電子拉力試驗機分別測試包裝材料在接觸食品前后的拉伸性能。

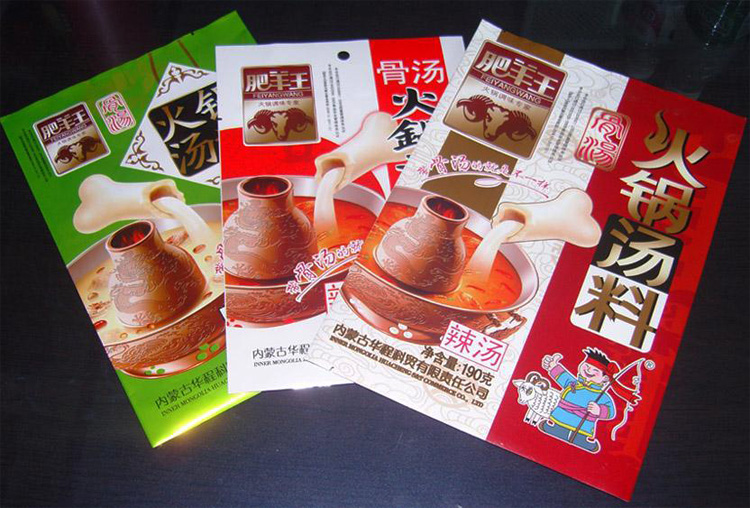

常見的食品軟塑料包裝袋
檢測標準：
本次試驗測試的依據為GB/T 10004-2008《包裝用塑料復合膜、袋干法復合、擠出復合》中相關規定。
測試樣品：
本文所測試的樣品為包裝某種醬料用塑料復合膜材料及其制成的含醬料的成品包裝。
試驗設備：
本次試驗所選用的試驗設備為TS-50kg單柱電子拉力試驗機，該設備由蘇州天氏庫力精密儀器有限公司自主研發生產。
TS-50kg單柱電子拉力試驗機
試驗原理：
本次試驗通過與未接觸醬料的包裝材料相比，測試接觸醬料后包裝材料拉斷力、斷裂伸長率的變化情況用來判斷材料的拉伸性能是否適用于包裝醬料。拉斷力、斷裂伸長率分別測試的是試樣在被拉斷過程中的最大力值與尺寸的變化情況，試驗時，試樣的兩端分別被裝夾在設備的上、下夾具中，上夾具按照設定的速度向上移動從而帶動試樣拉伸，設備中配置的力值傳感器與位移傳感器實時監測并顯示試樣在拉伸過程中產生的力值與位移變化，并在試驗結束后計算試樣的拉斷力及斷裂伸長率等參數。
設備參數：
500 N力值傳感器，測試精度優于0.5級，有效的保證了測試結果的準確性；支持拉、壓雙向試驗模式，在兩種試驗模式下，試驗速度均可從50 mm/min、100 mm/min、150 mm/min、200 mm/min、250 mm/min、300 mm/min、500 mm/min七種模式中任意設定；采用氣動夾樣，能夠有效防止試樣打滑；夾具的行程為950 mm；通過限位保護、過載保護以及自動回位等智能配置，保護用戶的操作安全；配置了100余種不同的試樣夾具供用戶選擇，可滿足超過1000種材料的測試要求，并可根據測試材料的不同，提供定制服務。
試驗過程：
1、制樣：除去成品包裝中的醬料后用清水將包裝袋清洗干凈，分別沿包裝袋及相應的未使用的包裝卷膜的同一方向裁取寬15.0mm、長至少15cm的試樣各5條。
2、測試：打開設備，在控制軟件中設置試樣寬度、試驗速度、試驗數量、試樣名稱等參數信息，調整上、下夾具的距離，取其中一條試樣裝夾到設備上，點擊試驗選項，上夾具向上運動并帶動試樣拉伸，軟件顯示所測試位移及力值變化情況，試樣被拉斷后，上夾具自動回位，設備顯示所測試試樣的拉斷力及斷裂伸長率。重復裝樣—點擊試驗操作，直至其余試樣均測試完成。
試驗結果：
本次試驗所測試的卷膜樣品的拉斷力分別為53.271 N/15mm、54.372 N/15mm、53.660 N/15mm、52.967 N/15mm、54.068 N/15mm，平均值為53.668 N/15mm，斷裂伸長率分別為113.6%、114.1%、114.9%、115.4%、113.7%，平均值為114.3%；成品包裝袋樣品的拉斷力分別為46.861 N/15mm、45.076 N/15mm、49.083 N/15mm、46.573 N/15mm、44.106 N/15mm，平均值為46.340 N/15mm，斷裂伸長率分別為106.3%、105.9%、101.6%、104.6%、100.9%，平均值為103.9%。
結論：
本次所測試的樣品在包裝醬料后拉斷力降低了14%，斷裂伸長率降低了9%，符合GB/T 10004-2008對耐介質試驗后樣品相關性能的降低率不能高于30%的要求。從每種試樣的測試結果來看，與卷膜樣品相比，接觸醬料后成品包裝的拉斷力、斷裂伸長率的均勻性均較差。本次試驗的操作簡單，設備的智能化程度高，人為因素對試驗結果的干擾小，測試結果的精度高，準確性好。
推薦閱讀
【本文標簽】：軟塑包裝袋拉伸性能,包裝袋斷裂伸長率
【責任編輯】：天氏庫力 版權所有：http://m.51pingtan.com/轉載請注明出處
