光伏玻璃作為光伏組件的關鍵封裝材料，其機械強度直接關系到組件的長期可靠性。四點彎曲測試是評估其機械性能的核心手段。本文簡要介紹了光伏玻璃的功能與特性，詳細闡述了進行四點彎曲測試的原因、目的、測試原理及標準化操作步驟，并介紹了TSKL-3500玻璃四點抗彎試驗機在該測試中的應用。

一、 光伏玻璃概述

光伏玻璃是一種應用于太陽能光伏組件的特種玻璃，主要功能是保護內部的電池片免受水汽、腐蝕、紫外線老化及機械沖擊等外界環境因素的影響。與普通玻璃相比，它必須具備以下關鍵特性：
1、高透光率：確保太陽光能最大限度地到達電池片，提升發電效率。
2、高機械強度：能夠承受風壓、雪載、冰雹沖擊等靜態和動態載荷。
3、優良的耐候性：在長達25年以上的戶外惡劣環境中保持性能穩定。
為確保其機械強度滿足設計要求，四點彎曲測試成為了生產及質量控制環節中不可或缺的檢驗項目。

二、 四點彎曲測試的原因與目的

1. 測試原因
光伏組件在實際運行中，其表面承受的載荷（如積雪、風壓）通常是均勻分布的。四點彎曲測試正是為了模擬這種受力狀態，比三點彎曲測試更能真實地反映玻璃在均布載荷下的力學行為，并能更有效地暴露其最薄弱區域的缺陷。
2. 測試目的
● 測定彎曲強度：精確測量光伏玻璃在斷裂前所能承受的最大彎曲應力，單位為兆帕（MPa）。這是評估其抗風壓和抗雪載能力的核心指標。
● 評估材料均勻性：通過測試一組樣品，分析其斷裂強度的離散性，從而判斷生產工藝的穩定性和產品內部是否存在微裂紋、雜質等缺陷。
● 驗證產品設計：驗證特定厚度（如2.0mm, 3.2mm）的光伏玻璃是否達到行業標準（如GB/T 30984.1）或客戶特定的強度要求。
● 質量控制與改進：為生產工藝的優化提供數據支持，確保出廠產品的一致性與可靠性。


三、 測試方法與步驟

測試設備：TSKL-3500玻璃四點抗彎試驗機
測試原理：
將矩形光伏玻璃樣品水平放置于兩個平行的下支撐輥上。通過兩個平行的上加載輥向樣品上表面施加壓力。在兩個上加載輥之間的區域，樣品承受恒定且最大的彎矩。持續施加壓力直至樣品斷裂，系統自動記錄斷裂時的最大載荷。
標準化測試步驟：
1、樣品準備：
從同一批次的成品光伏玻璃中隨機抽取規定數量的樣品。
按標準要求將樣品切割至規定尺寸（如1100mm × 360mm），并對所有邊角進行精細磨邊，以消除邊緣應力集中。
清潔樣品表面，確保無污漬、指印等。
2、設備準備：
根據樣品尺寸，調整上下夾具的跨距。典型設置下夾具跨距為1000mm，上夾具跨距為500mm。
檢查并確認設備各部件，特別是防護罩已處于安全狀態。
開機初始化，將力值、位移等參數歸零。
3、裝樣：
放下TSKL-3500的半自動上料系統的可折疊防護罩，并將支撐軸上的滾輪調至90度（豎直位置）。
操作人員將玻璃樣品抬至滾輪上，利用滾輪的轉動，從后方將樣品平穩推送到測試位置的中央，確保樣品與支撐輥和加載輥均保持垂直。
調整支撐軸，將滾輪放下，使其脫離樣品，避免測試過程中產生干涉。

4、測試執行：
升起防護罩至閉合狀態。防護罩的透明亞克力部分便于觀察測試過程，下方的碎片收集抽屜用于收集斷裂后的玻璃碎屑。
在控制系統中設置測試參數，主要包括：
● 試驗速度：根據標準要求設置加載速率（通常為恒定速率，如2mm/min）。
● 終止條件：設置為樣品斷裂后自動停止。
啟動測試。伺服電機通過控制系統驅動滾珠絲桿，使上加載輥勻速向下施加載荷。

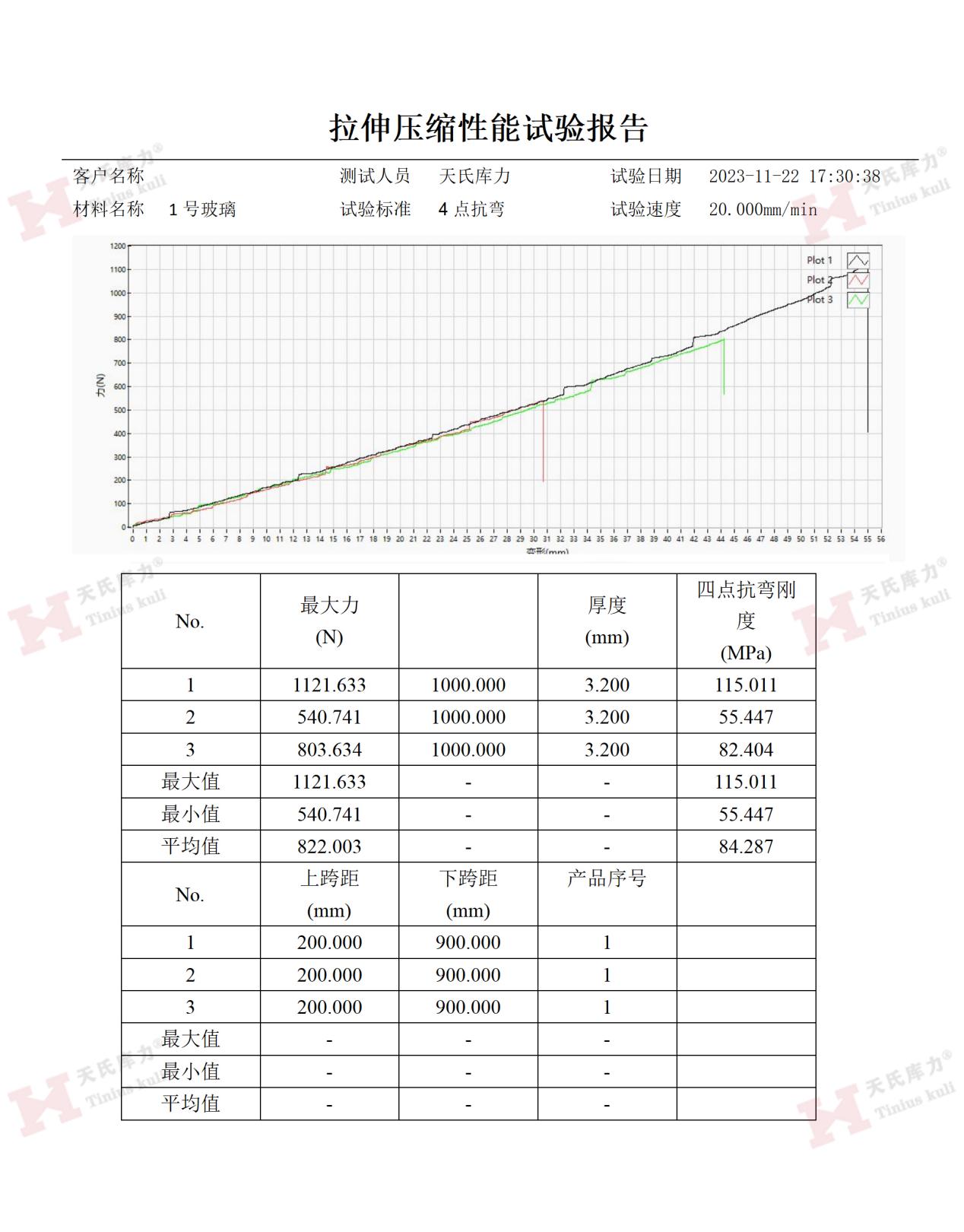

5、數據記錄與結果分析：
測試機在樣品斷裂瞬間自動停止，并記錄最大斷裂載荷（F）。
系統軟件根據預設的公式（考慮跨距、樣品寬度與厚度）自動計算出彎曲強度值。
收集不銹鋼抽屜中的玻璃碎片，清理測試區域。
對同一批次的所有樣品重復上述步驟，最后進行統計分析，計算平均彎曲強度和標準偏差。

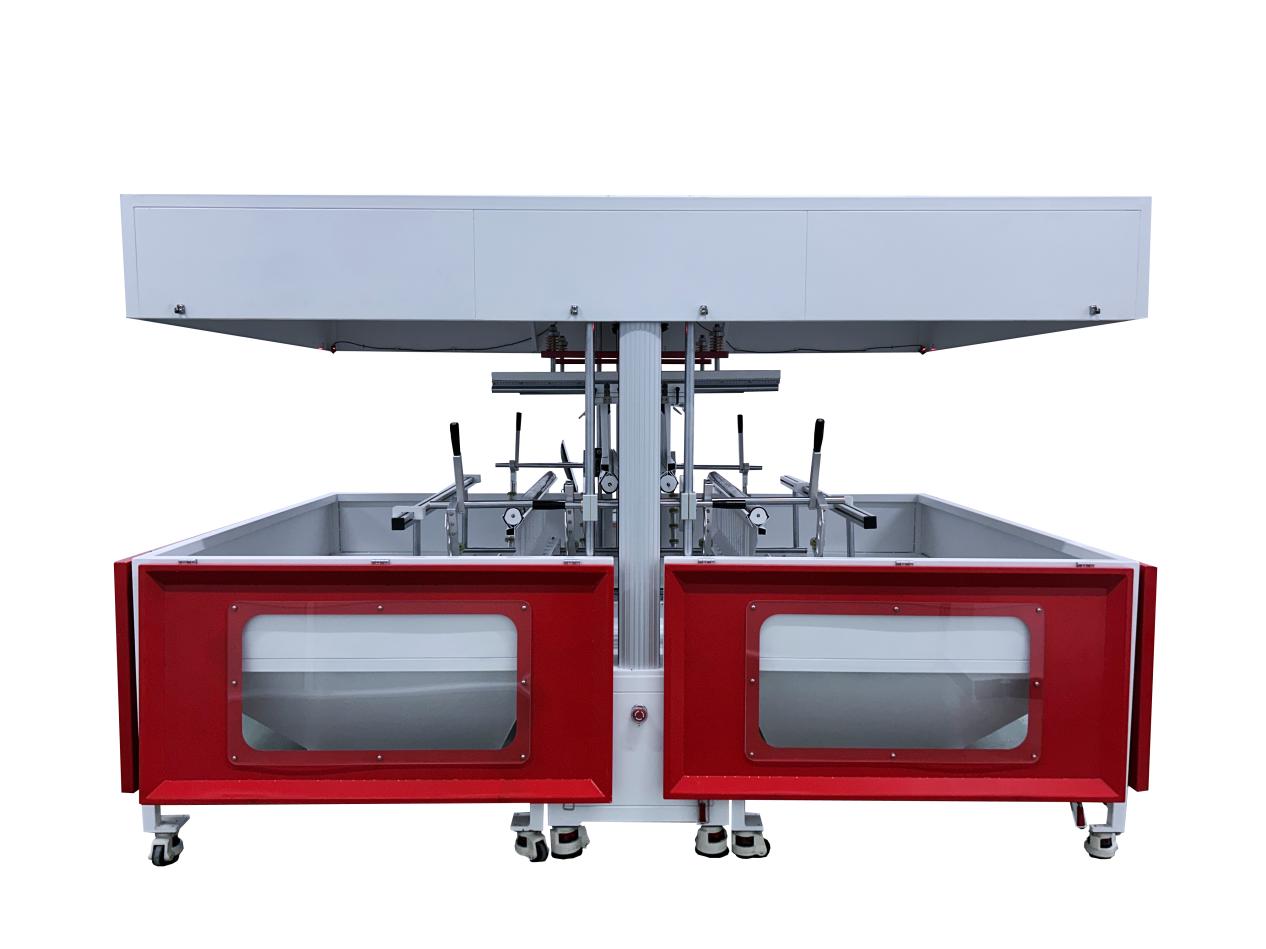

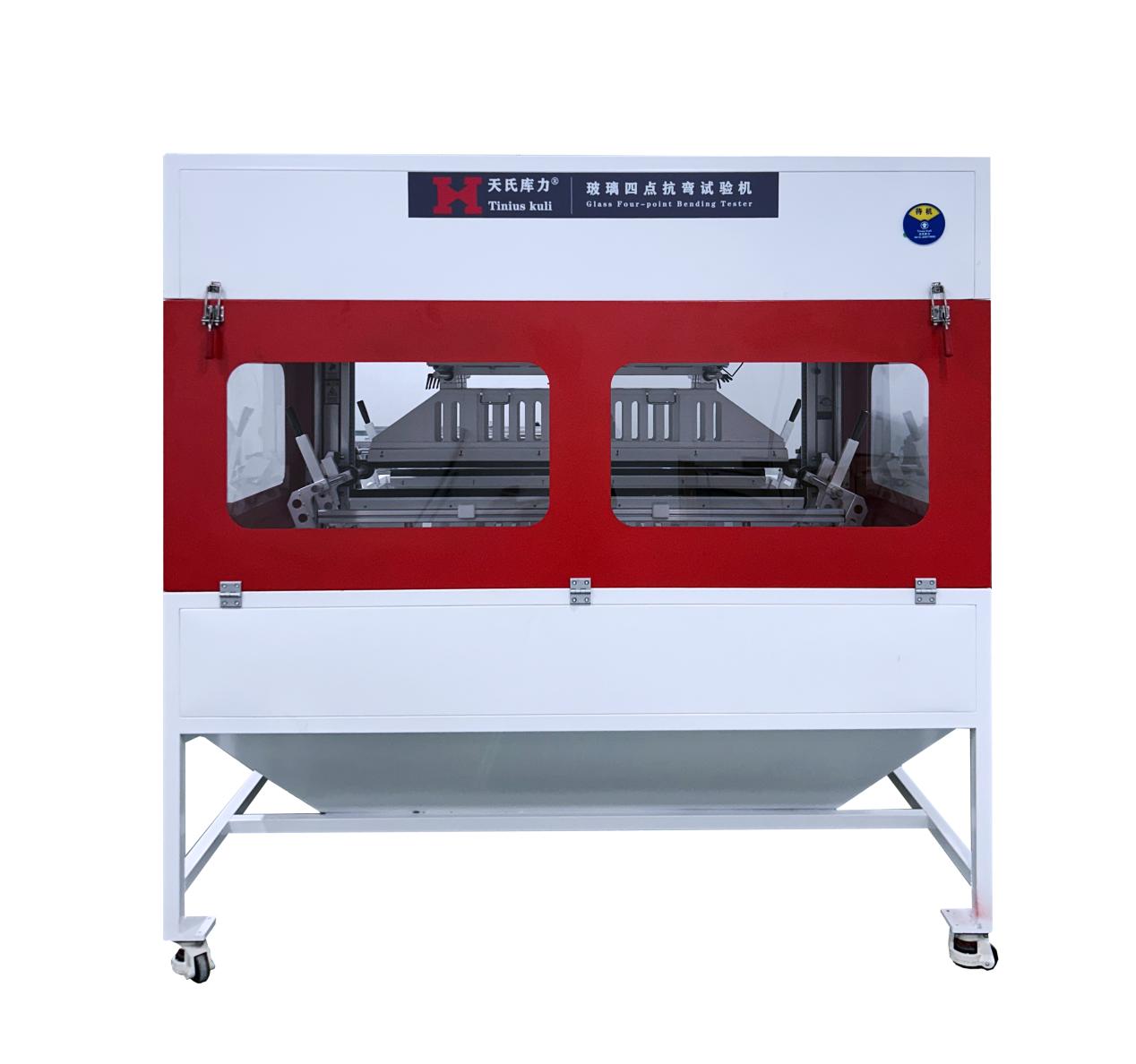

四、 TSKL-3500玻璃四點抗彎試驗機簡介

TSKL-3500是一款專為大尺寸玻璃力學測試設計的高精度設備，其技術特點確保了測試數據的準確性與可靠性。
1、高精度測力系統：配備10KN拉壓負荷傳感器，試驗力準確度優于示值的±0.5%，分辨率高達最大試驗力的±1/10000，能夠精確捕捉玻璃斷裂的瞬間載荷。
2、穩定可靠的執行機構：采用伺服電機與滾珠絲桿副的驅動方案，配合精密減速機，實現了0.01-500mm/min范圍內無級調速的平穩、精確位移控制。

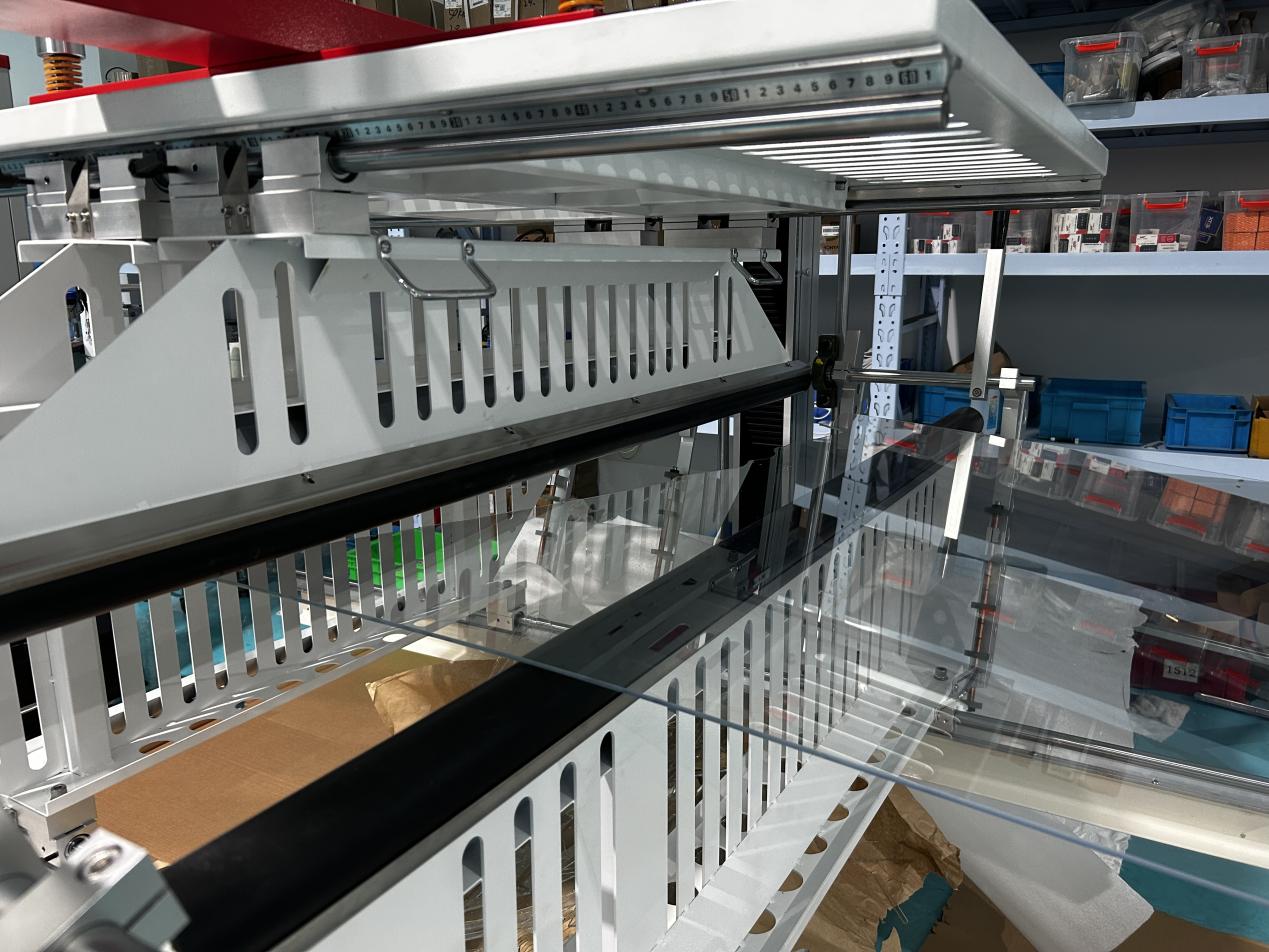

3、靈活的測試治具：上下夾具跨距可調范圍大（下夾具20-1500mm），并采用R50橡膠條墊襯，能有效適配不同規格的光伏玻璃測試，且避免應力集中損傷樣品表面。
4、全面的安全防護：
● 防護罩系統：由固定半折疊護罩、頂部護罩和碎片收集抽屜構成，有效防止測試過程中玻璃碎片飛濺，保障操作人員安全。
● 電氣保護：具備限位保護和超載保護（超過最大負荷10%自動停止）功能。
5、人性化設計：半自動上料滾輪系統降低了大型樣品的搬運和定位難度，提高了測試效率并減少了人工操作風險。

結論

四點彎曲測試是量化評估光伏玻璃機械性能的權威方法。通過使用TSKL-3500這類高精度、專業化的試驗機，制造商能夠嚴格把控產品質量，確保每一片出廠的光伏玻璃都具備足夠的強度，為光伏組件在復雜戶外環境下的長期、穩定、安全運行奠定堅實的基礎。
