復合材料因其優異的比強度和比模量，在航空航天、汽車工業等領域的應用日益廣泛。然而，其各向異性和復雜的破壞機理使得其力學性能測試，尤其是基礎的拉伸試驗，變得極具挑戰性。一個微小的操作失誤就可能導致數據失真，甚至試驗完全失敗。本文將從準備、操作、數據與結果三個階段，系統解析復合材料拉力試驗中的常見問題，并明確對應的解決方案與核心標準，為獲得準確、可靠的測試數據提供指導。

一、 準備階段：奠定準確數據的基石

1. 試樣制備
試樣是測試的根本，制備不當會引入“先天缺陷”。
● 常見問題：
- 纖維取向錯誤：未按層理方向取樣，導致纖維排列紊亂，測得的模量和強度嚴重偏離真實值。
- 邊緣損傷：切割不當造成試樣邊緣出現毛刺、分層或微裂紋，這些會成為應力集中點，導致試樣從非標距段提前斷裂。
● 解決方案與標準：

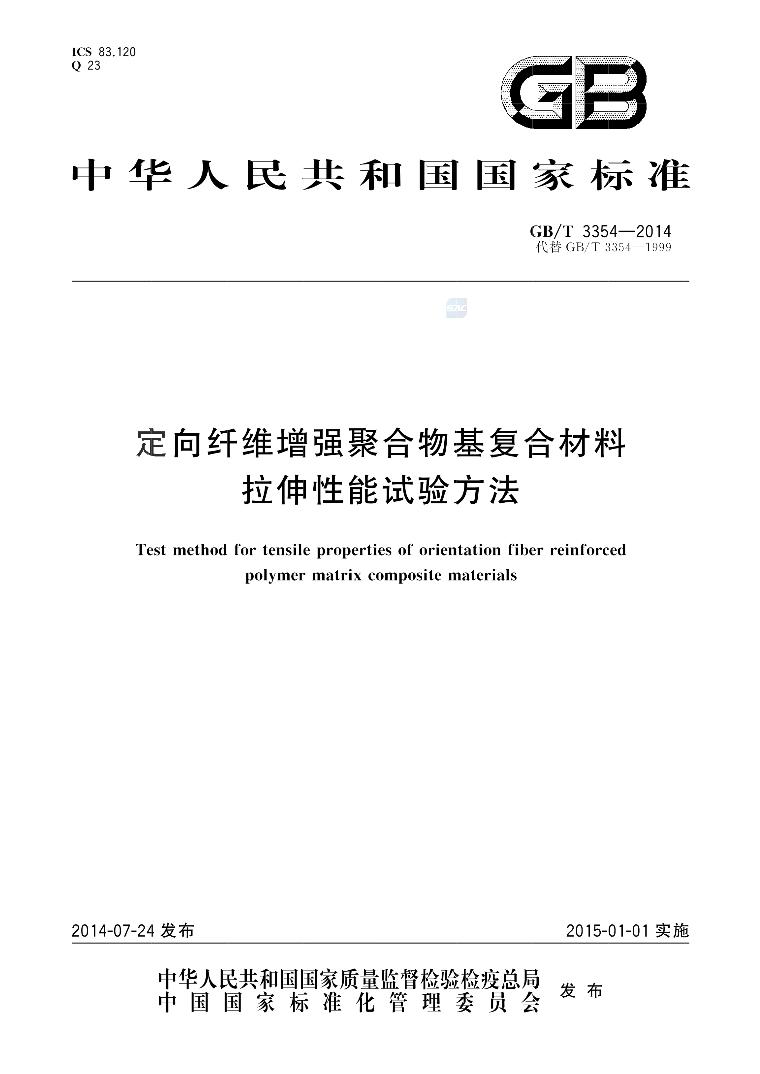

- 嚴格遵循標準：不同的復合材料應參照對應的國家標準。例如，GB/T 3354-2014《定向纖維增強塑料拉伸性能試驗方法》 明確規定了試樣的尺寸（如長纖維復合材料長度≥200mm，寬度10-25mm）和切割要求。


- 使用專用工具：必須使用金剛石鋸片或精加工水射流等專用工具進行切割，最大限度減少對邊緣纖維的損傷，避免起毛和分層。
2. 試樣夾持
夾持是試驗中第一個關鍵力學環節，不當夾持會直接破壞試樣。
● 常見問題：
- 夾持力過小：導致試驗過程中試樣打滑，數據無效。
- 夾持力過大：會壓傷甚至壓碎試樣表層的纖維和樹脂，破壞材料原有結構，導致檢測結果從開始就已失真。
● 解決方案與標準：

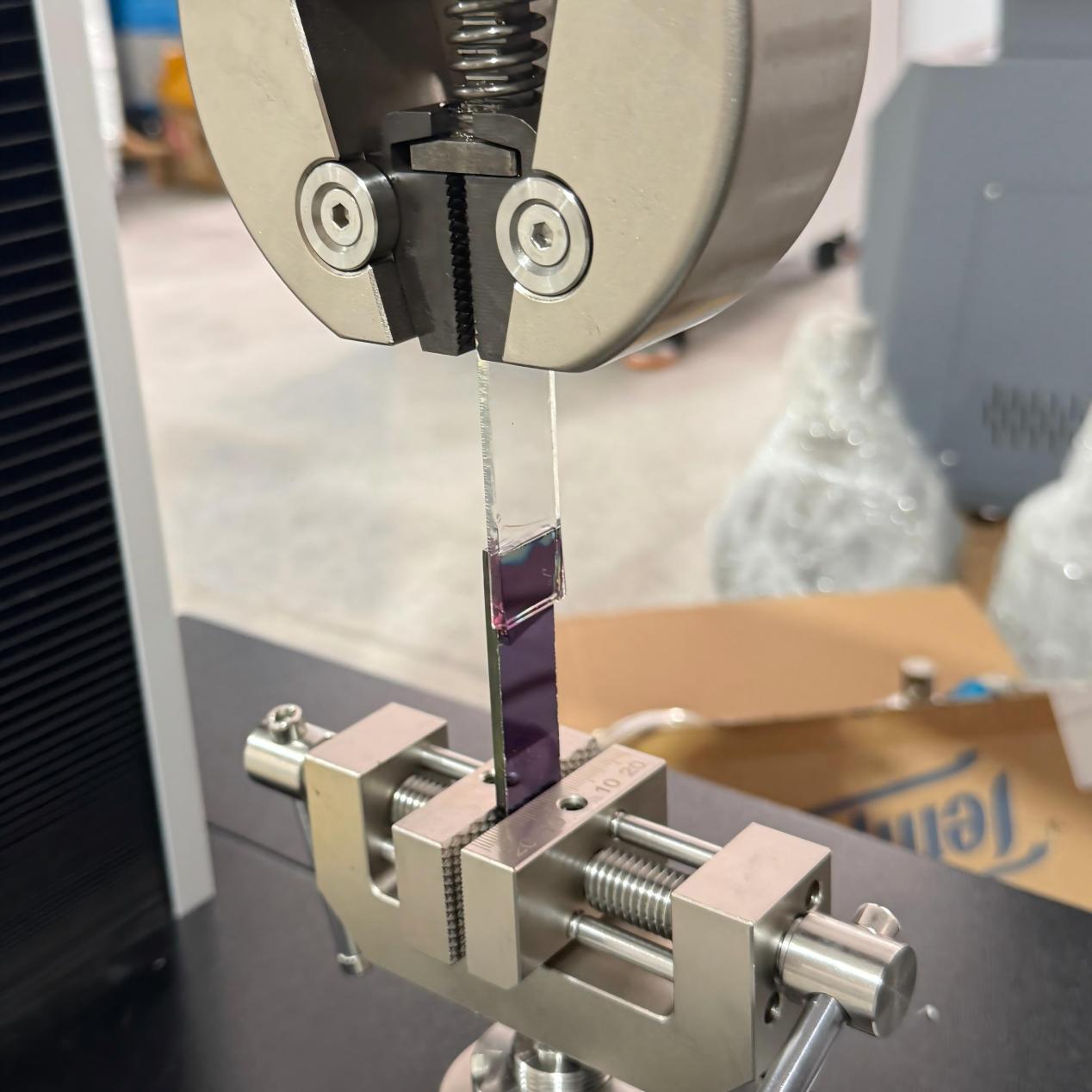

- 選用適配夾具：對于碳纖維等脆性復合材料，必須使用帶彈性墊或?qū)Ｓ媚Σ烈r墊（如砂紙、金剛石涂層）的夾具，以分散壓力，避免應力集中。
- 使用加強片：對于薄板或高強度材料，建議在夾持端膠接玻璃纖維或鋁制加強片，將集中的夾持力轉化為剪切力平穩傳遞到試樣標距段。
- 精準對位：夾持位置需與試樣標距線對齊，偏差不應超過1mm，確保受力區間正確。


3. 環境控制
復合材料，特別是聚合物基體，對溫濕度敏感。
● 常見問題：未在標準溫濕度（通常為23℃±2℃，相對濕度50%±5%）下進行狀態調節和試驗，材料因吸濕（如玻璃纖維復合材料吸潮后強度下降）或熱脹冷縮導致性能波動。
● 解決方案與標準：
嚴格執行狀態調節：參照 GB/T 2918-2018《塑料試樣狀態調節和試驗的標準環境》 ，試樣必須在標準環境中放置足夠時間（通常≥24小時），以達到水分和溫度的平衡，確保性能穩定。

二、 操作階段：精準執行獲取真實信號

1. 加載速率
加載速率直接影響材料的應變率敏感性。
● 常見問題：
- 速率過快：材料內部應力傳遞不均，呈現脆性斷裂，測得的拉伸強度偏高。
- 速率過慢：材料發生蠕變，導致測得的拉伸強度偏低。
● 解決方案與標準：
按材料設定速率：嚴格遵循標準規定。例如，GB/T 3354-2014 指出，碳纖維增強塑料的拉伸速率通常為2-5mm/min，而玻璃纖維增強塑料可為5-10mm/min。必須根據材料類型精確設定。
2. 數據采集
復合材料的斷裂往往在瞬間發生，數據采集至關重要。
● 常見問題：采集頻率過低，未能同步記錄屈服點、斷裂點等關鍵參數，導致丟失斷裂強度、斷裂伸長率等核心數據。
● 解決方案與標準：
- 高頻采集：依據 ISO 527-4:2004 等標準，數據采集頻率不應低于10Hz，以確保完整捕捉應力-應變曲線上的每一個特征點。

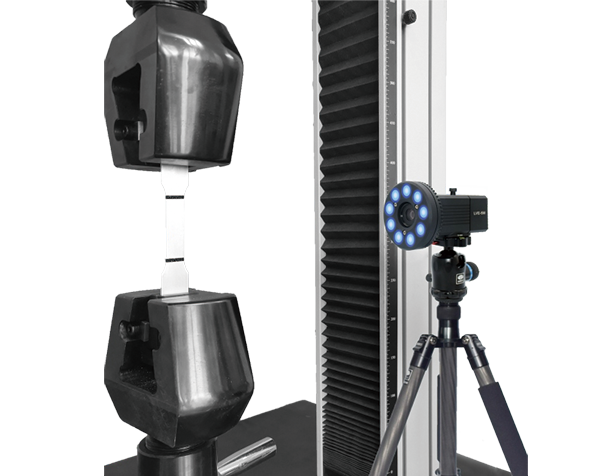

- 推薦光學測量：優先使用視頻引伸計或DIC（數字圖像相關）等非接觸式測量系統，既可避免接觸式引伸計可能造成的表面損傷，又能獲得全場的應變分布，深入分析破壞機理。


3. 對中與偏移
對中性不良是引入誤差的常見根源。
● 常見問題：夾具安裝輕微不正或試樣本身有彎曲，導致實際受力方向與拉伸軸線不一致，產生附加彎矩，使測得的模量偏低，強度分散性增大。
● 解決方案與標準：
- 精密對中：根據 GB/T 1446-2005《纖維增強塑料性能試驗方法總則》 ，試驗前必須調整夾具，確保試樣軸線與試驗機拉伸軸線的同軸度偏差≤0.5%。
- 預加載檢查：可通過施加少量預載荷（約為破壞載荷的1%），觀察試樣兩側的應變值（使用雙側應變片）是否一致，來驗證對中效果。

三、 數據與結果階段：從原始數據到有效結論

1. 數據處理
復合材料測試數據固有分散性大，需科學處理。
● 常見問題：
- 未剔除異常值：將因明顯制備缺陷導致的異常數據納入最終結果。
- 模量計算區間錯誤：計算彈性模量時，未選取應力-應變曲線的線性段，導致結果偏差。
● 解決方案與標準：
- 統計與剔除：依據 GB/T 3354-2014，每組有效試樣數量不應少于5個，需剔除離散度異常的無效數據后取平均值作為最終結果。
- 規范模量計算：彈性模量應選取應力-應變曲線中明顯的線性段進行計算，通常取應力為0.1%-0.5%額定強度對應的應變區間。
2. 結果判定
不可套用金屬材料的思維判定復合材料。
● 常見問題：混淆判定指標，忽略復合材料特有的層間剪切強度、不同纖維方向強度差異等關鍵性能指標。
● 解決方案與標準：
專用標準判定：參照 GB/T 1040.4-2006《塑料 拉伸性能的測定 第4部分》 等針對復合材料的標準，除常規的拉伸強度、斷裂伸長率外，還應關注并判定層間剪切強度（對于層合結構）以及多方向鋪層板的性能差異。
3. 報告撰寫
檢測報告是最終成果，信息不全將大大降低其價值。
● 常見問題：報告未注明纖維類型、鋪層順序、基體材料、試驗環境、加載速率等關鍵信息，導致結果無法被追溯和復現。
● 解決方案與標準：
信息完整：嚴格按照 GB/T 1446-2005 的要求，報告應包含試樣詳細信息（材質、鋪層、尺寸）、狀態調節環境、試驗參數、原始數據曲線、破壞模式描述及照片、判定依據的標準編號等，確保報告的完整性和可追溯性。


總結：復合材料拉伸試驗是一項系統工程，其成功源于對每一個細節的精準把控。從試樣的精心制備，到試驗過程中的規范操作，再到數據的科學處理與判定，都必須嚴格遵循相應的標準規范。唯有建立起這樣一套完整、嚴謹?shù)馁|(zhì)量控制體系，我們才能從復雜的測試現象中提取出真實、可靠的材料性能數據，為產品設計和質量評價提供堅實的依據。
