來源：天氏庫力 發布日期
2025-11-10 瀏覽：在工業與工程領域，材料的可靠性并非源于信任，而是基于精確、可量化的數據驗證。對于廣泛應用于化工、制藥、海洋及食品設備的316不銹鋼管而言，拉伸測試是其質量保證體系中至關重要的一環。這項基礎而關鍵的力學性能試驗，如同一次嚴格的“體能考核”，客觀地揭示了鋼管在靜態軸向拉力下的強度與塑性極限。
一、 測試的核心目的：超越合格印章
拉伸測試遠非僅僅為了獲得一份合格的檢測報告。其深層次目的包括：
● 性能驗證：確認鋼管的力學性能指標是否符合國際、國家或行業標準（如ASTM A213、GB/T 12771）的規定，滿足采購技術協議的要求。
● 質量控制：作為監控生產工藝（如冶煉、熱穿孔、冷拉、固溶熱處理）穩定性的有效手段。任何工藝參數的波動都可能在拉伸曲線和結果數據上留下痕跡。
● 設計依據：為壓力容器、管道系統等設備的結構設計、安全系數選取提供不可或缺的原始數據，是保障工程安全的基礎。
二、 測試的關鍵性能指標解析
通過拉伸測試，我們可以獲得幾個定義明確、意義重大的力學參數：
1、屈服強度（Rp0.2）
● 定義：指材料開始發生明顯塑性變形（永久變形）時的應力。通常以產生0.2%永久塑性應變時的應力值為準。
● 工程意義：這是結構設計中許用應力的直接依據。它代表了管道在服役過程中能夠抵抗起始塑性變形的能力。對于316不銹鋼，該項指標通常要求不低于205 MPa。一個高于標準的屈服強度意味著管道在承壓時更不易發生永久的形狀改變。
2、抗拉強度（Rm）
● 定義：試樣在斷裂前所能承受的最大名義應力。
● 工程意義：它表征了材料抵抗最大均勻塑性變形的極限能力，反映了材料的強度儲備。即使設備因意外超載導致管道發生屈服，在達到抗拉強度之前，管道仍能繼續承載而不致立即斷裂。標準對316不銹鋼管的抗拉強度要求通常不低于515 MPa。
3、斷后伸長率（A）
● 定義：試樣拉斷后，標距部分的伸長量與原始標距的百分比。
● 工程意義：這是衡量材料塑性的核心指標。一個高的斷后伸長率（316不銹鋼通常要求≥35%）意味著材料具有優異的延展性。在遭遇意外的局部應力集中或過載時，管道能夠通過塑性變形來松弛應力、重新分布載荷，避免發生災難性的脆性斷裂，為安全預警提供寶貴的時間窗口。
三、 嚴謹的測試流程：從取樣到斷裂
為確保數據的準確性與可比性，測試全過程必須嚴格遵循標準規范（如ASTM E8 / ISO 6892-1）：

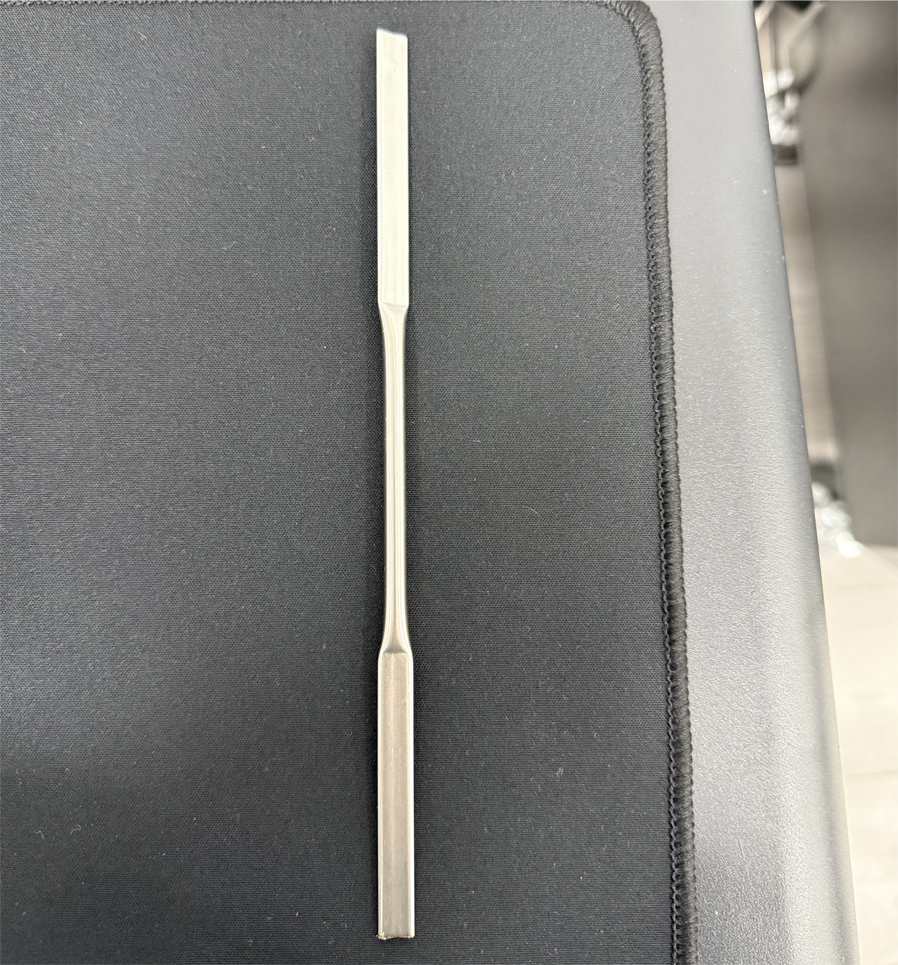

1、試樣制備：從待測鋼管上截取代表性管段，并機械加工成標準的啞鈴狀板狀試樣或圓棒試樣。精確測量試樣的原始橫截面尺寸和原始標距。

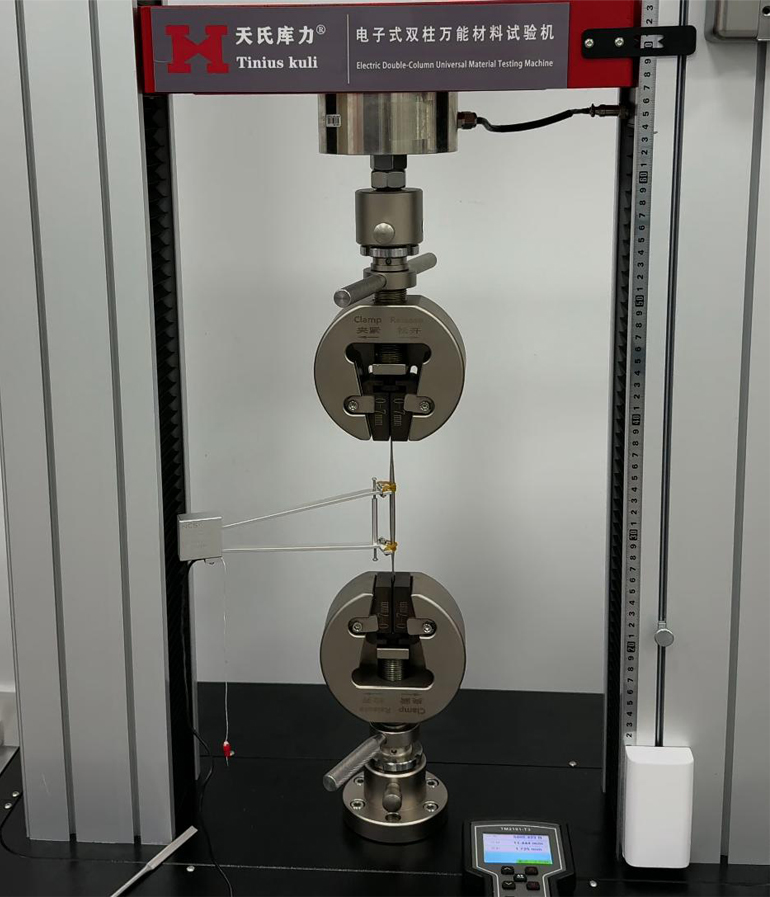

2、設備與裝夾：使用經過校準的萬能材料試驗機。將試樣兩端牢固地夾持在夾具中，并確保受力軸線與試樣中心線重合，避免引入附加彎矩。

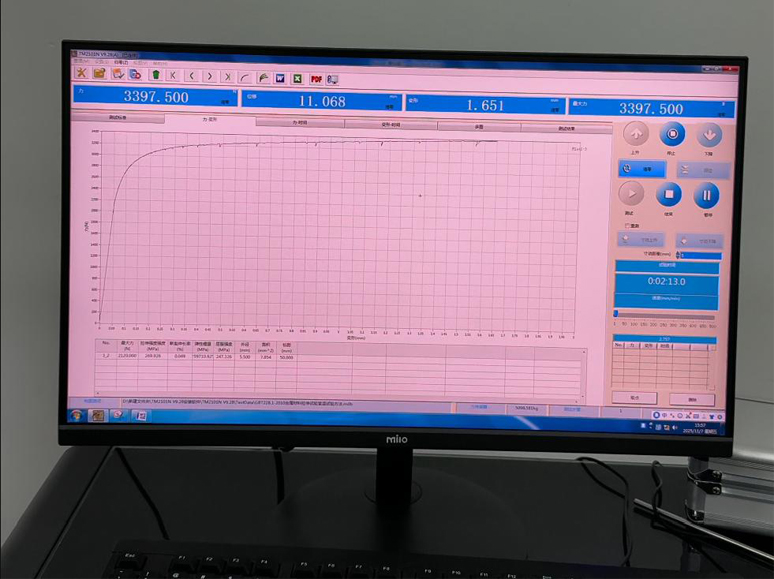

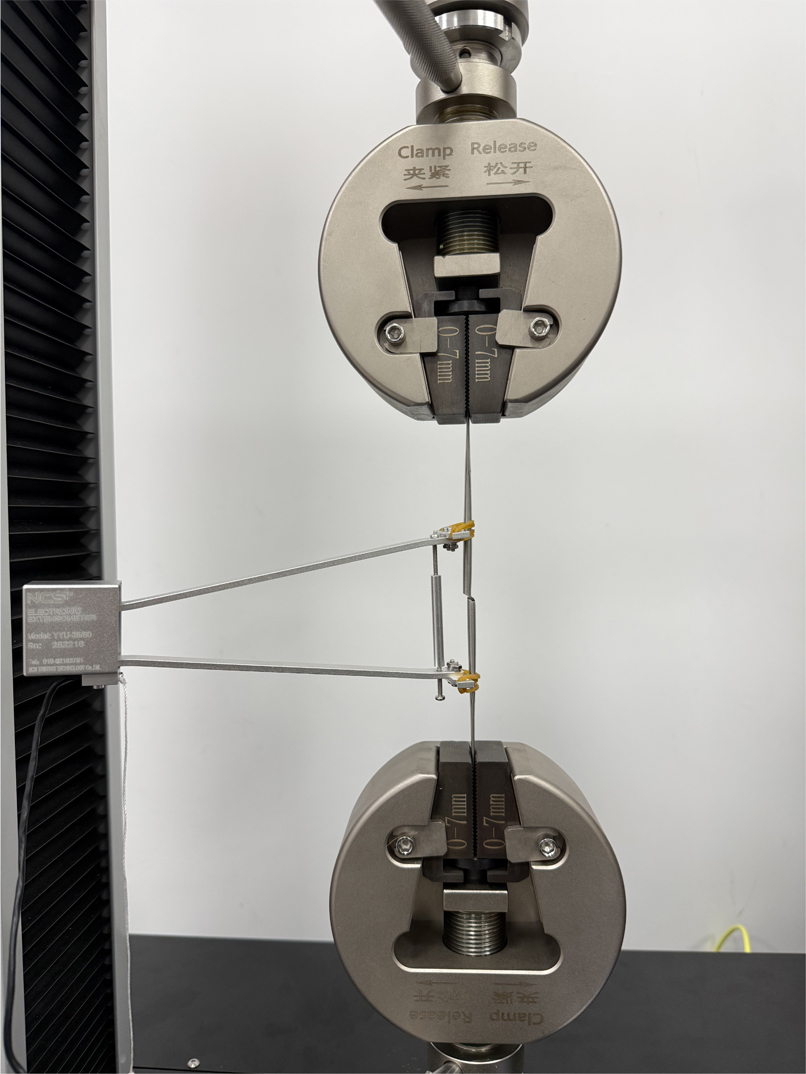

3、數據采集：在試樣平行段安裝高精度的引伸計，以捕捉微小的彈性變形和屈服點。試驗機以恒定速率施加拉伸載荷，自動記錄并繪制出完整的“載荷-位移”或“應力-應變”曲線。
4、觀測至斷裂：當材料進入均勻塑性變形階段后，小心取下引伸計。繼續加載直至試樣發生“頸縮”（局部截面急劇縮小）并最終斷裂。
5、斷后測量：將斷裂的試樣小心拼接，測量斷后標距和頸縮處的最小截面尺寸，以計算斷后伸長率和斷面收縮率。
四、 結果分析與工程解讀
獲得測試數據后，需與產品標準規定的最低要求進行比對。所有指標均滿足要求，方可判定該批鋼管力學性能合格。
若出現屈服或抗拉強度偏低，可能指向材料固溶熱處理不充分（如溫度不足或保溫時間過短），導致碳化物未完全溶解或晶粒組織不均。
若斷后伸長率顯著不足，則警示材料的塑性儲備不足。原因可能包括熱處理工藝不當（如過燒）、材料純凈度不夠（夾雜物過多），或冷加工變形后未得到充分的再結晶退火。
對于316這類奧氏體不銹鋼，其特有的“加工硬化”傾向也需在分析中加以考慮。冷加工會顯著提高其強度而犧牲塑性，因此通過規范的固溶處理來恢復其固有的優良塑性與耐蝕性至關重要。
結論
316不銹鋼管的拉伸測試，是一項將實物材料轉化為客觀數據的精密科學過程。它不僅是流入市場前的一道質量關卡，更是連接材料科學、制造工藝與工程安全的橋梁。通過嚴謹地執行這一測試，我們得以量化評估每一根鋼管的內在潛力，確保其能夠在各種苛刻的工況下，長久、安全、可靠地履行其使命。
【本文標簽】：316,不銹鋼管,拉伸,測試,力學性能,的,精準,衡量
【責任編輯】：天氏庫力 版權所有：http://m.51pingtan.com/轉載請注明出處
