美女洗澡无遮挡_欧美熟妇一区二区_写真片福利在线播放_国产91精品在线观看_欧美激情导航_自拍偷拍国产_在线播放一区_国产激情视频一区_国产情侣在线播放_天海翼精品一区二区三区

塑料薄膜與薄片的直角撕裂性能是評估其力學(xué)性能和適用性的關(guān)鍵指標。直角撕裂測試通過測量材料在直角口處抵抗撕裂擴展所需的能力，來評估其抗撕裂性能。這種測試方法模擬實際應(yīng)用中材料邊緣或缺口處受到應(yīng)力集中時抵抗撕裂破壞的能力，對于軟質(zhì)包裝材料、防水卷材和工程薄膜等產(chǎn)品的質(zhì)量控制和性能評估具有重要意義。


塑料薄片

01 測試標準體系

目前塑料直角撕裂性能測試主要遵循以下國際主流標準：

1、ISO 6383-1：塑料薄膜和薄片——直角撕裂性能的測定
該標準采用褲形撕裂法，適用于厚度≤1mm的薄膜和片材。該方法通過測量已存在切口的撕裂擴展阻力，提供穩(wěn)定的撕裂過程，具有良好的結(jié)果再現(xiàn)性。

2、ASTM D1004：塑料薄膜和薄片的初始撕裂強度測試方法
此標準使用直角切口法，重點測量材料的初始撕裂強度。試樣帶有標準化直角切口，模擬實際使用中從缺口處開始撕裂的情況。

3、GB/T 16578.1-2008：塑料薄膜和薄片耐撕裂性能的測定
該標準與ISO 6383-1技術(shù)等效，同樣采用褲形撕裂法，適用于國內(nèi)塑料薄膜和薄片產(chǎn)品的質(zhì)量檢測與性能評估。

02 測試方法與設(shè)備要求

1、測試方法原理

直角撕裂測試主要包含兩種方法：褲形撕裂法測量材料抵抗撕裂擴展的能力，重點關(guān)注撕裂過程的穩(wěn)定性；直角切口法則側(cè)重于測量材料初始撕裂強度，模擬材料從缺口處開始撕裂的實際情況。本文主要講述褲型撕裂法的測試方法及要求。

2、儀器設(shè)備要求

測試需要使用符合標準的拉伸試驗機，類似于GB/T 1040.3-2006所規(guī)定的。應(yīng)能滿足恒定的試驗速度要求，通常為200mm/min或250mm/min。設(shè)備需配備合適的力值傳感器，并采用氣動夾持方式以保證試樣受力均勻。同時需要配備精度達到0.01mm的厚度測量儀器，用于精確測量試樣直角口處的厚度。


TSKL-200D單柱拉力機

03 測試流程與操作要點

1、試樣制備

試樣制備需嚴格遵循標準規(guī)定。對于褲形撕裂法，試樣尺寸為50mm×150mm，中間有約75mm的預(yù)切口；直角切口法則使用特定形狀的直角切口試樣。取樣時應(yīng)沿材料的縱向和橫向分別取樣，每個方向試樣數(shù)量不少于5個。試樣直角口處應(yīng)無裂縫及傷痕，以免影響測試結(jié)果的準確性。

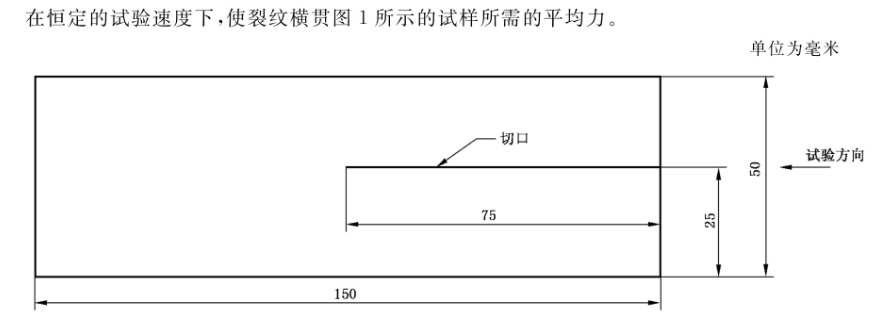

試樣

2、測試步驟

測試前試樣需在標準環(huán)境（23±2℃，50±10%RH）下進行狀態(tài)調(diào)節(jié)，調(diào)節(jié)時間至少4小時。測試時首先精確測量試樣直角口處的厚度，然后將試樣裝夾在試驗機夾具上，確保受力方向與試樣方向垂直。在規(guī)定的試驗速度下進行測試，記錄試驗過程中的負荷-位移曲線和最大負荷值。

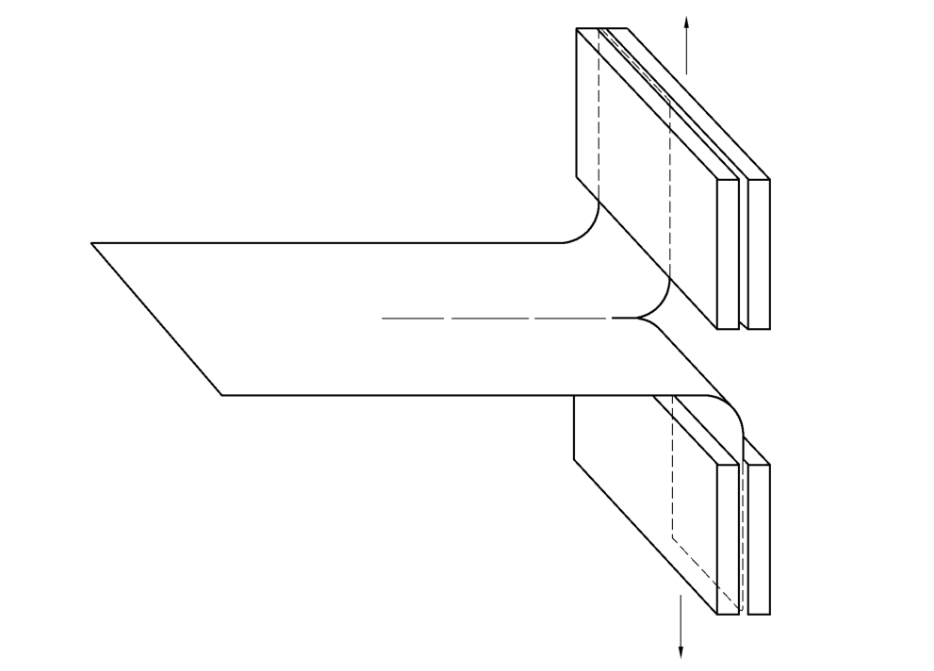

試樣在夾具中的固定方法

04 結(jié)果計算與數(shù)據(jù)分析

1、結(jié)果計算方法

根據(jù)不同的測試方法，結(jié)果計算有所差異。褲形撕裂法應(yīng)舍棄撕裂時未切口長度的前20mm以及最后5mm的負荷值，取其余50mm的未切口長度上撕裂負荷的平均值。當圖形的這部分為波浪平臺時，通過波浪曲線劃一條平行于橫軸的中線。讀取這一中線所對應(yīng)的負荷，記作試樣的撕裂力。

按公式T_t = F/d計算撕裂強度，其中T_t為撕裂強度（kN/m），F(xiàn)為平均撕裂力（N），d為試樣厚度（mm）。直角切口法則可以直接報告最大撕裂力（N），或計算單位厚度的撕裂強度。

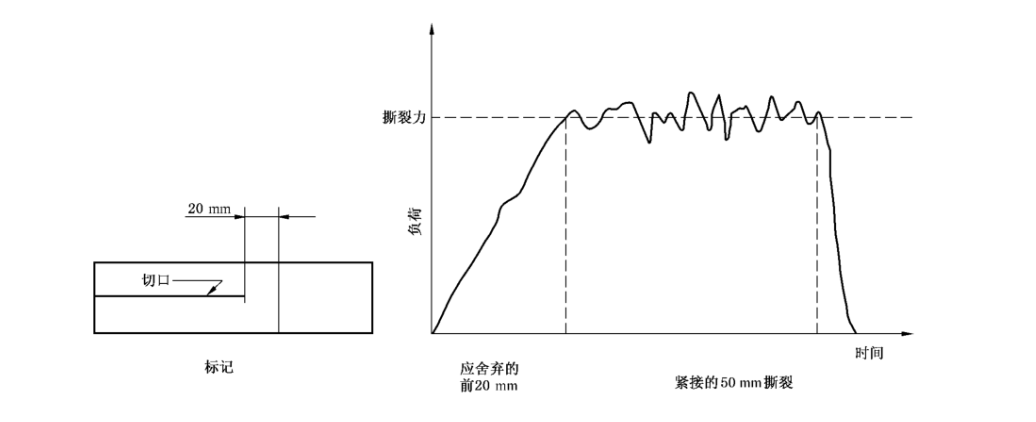

曲線平穩(wěn)部分的負荷-時間圖

2、數(shù)據(jù)處理要求

試驗結(jié)果以所有試樣直角撕裂負荷或直角撕裂強度的算術(shù)平均值表示，有效數(shù)字取二位或按產(chǎn)品標準規(guī)定。需要分別報告縱向和橫向的測試結(jié)果，并計算標準偏差。對于異常數(shù)據(jù)，如從夾具中滑脫的試樣結(jié)果應(yīng)予剔除。

05 結(jié)語

直角撕裂測試在包裝行業(yè)、建筑材料、醫(yī)療用品等領(lǐng)域有著廣泛應(yīng)用。通過這項測試，生產(chǎn)企業(yè)可以評估產(chǎn)品的耐用性能，優(yōu)化材料配方和加工工藝，確保產(chǎn)品符合設(shè)計要求和使用需求。隨著材料科學(xué)的進步，直角撕裂測試技術(shù)正向著自動化、高精度測量和標準化統(tǒng)一的方向發(fā)展，將在材料科學(xué)和工程領(lǐng)域持續(xù)發(fā)揮重要作用。

正確選擇測試方法、嚴格執(zhí)行標準要求、準確分析測試結(jié)果，對于保證產(chǎn)品質(zhì)量和推動行業(yè)技術(shù)進步具有重要意義。在實際應(yīng)用中，應(yīng)根據(jù)材料特性、產(chǎn)品要求和測試目的選擇合適的測試方法，確保測試結(jié)果的準確性和可比性。
