橡膠拉力機是電子技能和機械傳動連系后的產物，采用機電一體化設計 ，主要由測力傳感器、變送器、微處理器、負荷驅動機構、計算機及彩色噴墨打印機構成?？蓪Ω黝愘Y料進行拉伸、緊縮、彎曲、剝離、剪切等多項功能實驗，且有測量范圍寬、精度高、呼應快等特點。并可對實驗數據進行及時顯示記載、打印。
橡膠拉力機是由測量系統、驅動系統、節制系統及電腦（電腦系統型拉力試驗機）等構成。本文我們來對橡膠拉力機的工作原理以及其測量系統的工作方式和原理作個詳細分析。

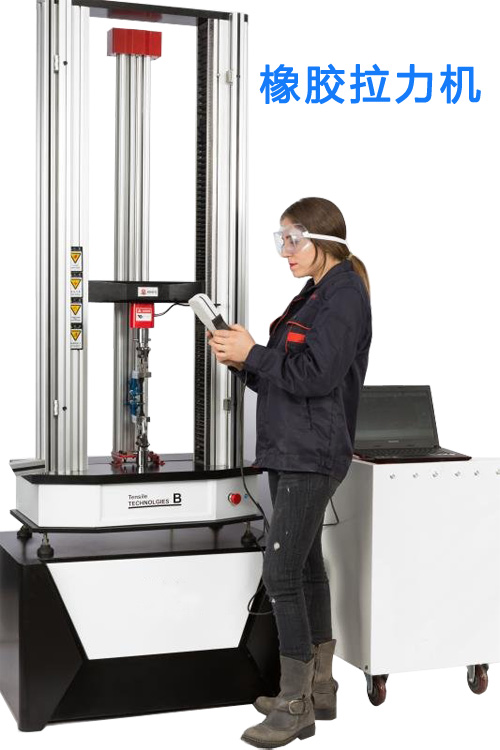

橡膠拉力機
一.橡膠拉力機的測量系統
1.力值的測量
經過測力傳感器、擴大器和數據處置系統來完成測量，最常用的測力傳感器是應變片式傳感器。
所謂應變片式傳感器，就是由【應變片】、彈性元件和某些附件（賠償元件、防護罩、接線插座、加載件構成），能將某種機械質變成電量輸出的器件。應變片式的拉、壓力傳感器國表里品種繁復，首要有筒狀力傳感器、輪輻式力傳感器、S雙連孔型傳感器、十字梁式傳感器等類型。
從資料力學上得知，在小變形前提下，一個彈性元件某一點的應變ε與彈性元件所受的力成正比，也與彈性的變構成正比。以S型傳感器為例，當傳感器遭到拉力P的效果時，因為彈性元件外表粘貼有應變片，由于彈性元件的應變與外力P的巨細成正比例，故此將應變片接入測量電路中，即可經過測出其輸出電壓，然后測出力的巨細。
簡單來說，外力P惹起傳感器內應變片的變形，招致電橋的不服衡，然后惹起傳感器輸出電壓的轉變，我們經過測量輸出電壓的轉變就可以曉得力的巨細了。
普通來說，傳感器的輸出旌旗燈號都長短常微弱的，凡間只要幾個mV，假如我們直接對此旌旗燈號進行測量，長短常堅苦的，而且不克不及知足高精度測量要求。因而必需經過擴大器將此微弱旌旗燈號擴大，擴大后的旌旗燈號電壓可達10V，此時的旌旗燈號為模仿旌旗燈號，這個模仿旌旗燈號經由多路開關和A/D轉換芯片改變為數字旌旗燈號，然后進行數據處置，至此，力的測量告一段落。
2.形變的測量
經過形變測量安裝來測量，它是用來測量試樣在實驗進程中發生的形變。
該安裝上有兩個夾頭，經由一系傳記念頭構與裝在測量安裝頂部的【光電編碼器】連在一同，當兩夾頭間的間隔發作轉變時，帶動光電編碼器的軸扭轉，光電編碼器就會有脈沖旌旗燈號輸出。再由處置器對此旌旗燈號進行處置，就可以得出試樣的變形量。
3.橫梁位移的測量
其道理同變形測量大致一樣，都是經過測量光電編碼器的輸出脈沖數來取得橫梁的位移量。
二.橡膠拉力機的驅動系統
首要是用于試驗機的橫梁挪動，其任務道理是由伺服系統節制電機，電機經由減速箱等一系傳記念頭構帶動絲桿轉變，然后到達節制橫梁挪動的目標。經過改動電機的轉速，可以改動橫梁的挪動速度。
三.橡膠拉力機的節制系統
望文生義，就是節制試驗機運作的系統，人們經過操作臺可以節制試驗機的運作，經過顯示屏可以獲知試驗機的形態及各項實驗參數，若該機帶有電腦的話，也可以由電腦完成各項功用并進行數據處置剖析、實驗后果打印。試驗機同電腦之間的通訊普通都是運用RS232串行通訊方法，它經過核算機背面的串口（COM口）進行通訊，此技能比擬成熟、牢靠，運用便利。
四.電腦
用來采集和處置剖析數據。進入實驗界面后，電腦會不時采集各樣實驗數據，及時畫出實驗曲線（常用力--位移的曲線），主動求出各實驗參數及輸出報表。
