擺錘沖擊試驗機常見問題檢修方法
來源：天氏庫力 發布日期
2019-04-16 瀏覽：
擺錘試驗機是用于實驗室做產品沖擊試驗的材料力學儀器，從結構上一般分為懸臂梁和簡支梁兩種，按照自動化的不同又可分為數顯半自動沖擊試驗機，微機控制沖擊試驗機，其中應用最廣泛的還是懸臂梁擺錘沖擊試驗機，本文我們就來為大家分析一下懸臂梁沖擊試驗機的工作原理和使用中可能會遇到的一些問題以及檢修方法，希望對大家能所有幫助。
首先，懸臂梁擺錘沖擊試驗機為半自動控制試驗機，操作簡單工作效率高，揚擺、沖擊、放擺電氣控制，并能利用沖斷試樣后的剩余能量自動揚擺作好下次試驗準備，特別適用于連續做沖擊試驗的實驗室和大量做沖擊試驗的冶金、機械制造等行業。
懸臂梁沖擊試驗機工作原理：
懸臂梁擺錘沖擊試驗機通過高速負荷測量傳感器產生信號，經高速放大器放大后，由A/D快速轉換成數字信號送給計算機進行數據處理，同時通過檢測角位移信號送給計算機進行數據處理，度高。加裝高速角位移監控系統和力檢測傳感器和放大器，經計算機高速采樣，數據處理，可顯示N-T和J-T曲線，數據存盤，數據報告打印等，能瞬時測定和記錄材料在受沖擊過程中的特性曲線，通過更換擺錘和試樣底座，可實現簡支梁和懸臂梁兩種形式的試驗。
懸臂梁擺錘沖擊試驗機是一款常見的，力學檢測設備。在使用中有一些小的問題大家可以自己檢測維修，確保沖擊試驗機的和良好運行。下面是常見問題的維修和檢查方法：
1、搬動過程中應將擺錘卸下，以免晃動破壞有關零件；
2、不使用的擺錘和附近切勿放在一起，以免擺桿受壓彎曲導致變形；
3、擺錘的零件不得隨意拆卸或更換，以免擺錘力矩及打擊中心位置發生變化；
4、如發覺操作機構不靈，掛不上擺錘或插銷脫不開時可將有關零件拆下用煤油清洗后，并涂少許的潤滑油，按原位重新裝復；
5、如無不正常原因，空擊后指針應指到表盤的零點位置，計算機顯示為0.01J，如空擊后指針偏離零位超過相應擺錘大沖擊能量的0.1%，計算顯示不為0，則可對下述個點檢查，懸臂梁擺錘沖擊試驗機是否找好水平，主動針的位置是否調整正確并緊固，擺桿是否有彎曲變形，試驗機摩擦是否增大，應將螺母與法蘭蓋可靠的緊固，以免滾珠軸承及擺軸產生軸向竄動。掛擺插銷和掛擺鉤的工作表面是否有磨損跡象。牙嵌式電磁離合器磁磙與銜鐵之間距離不合適，如斷電情況下嵌鐵端面三個鋼球接觸磁磙端面，會使摩擦力增大，這2者之間的距離在1.2~2mm為宜，出廠時已調好；
6、揚擺失靈可能是電機皮帶過松，電磁離合器出現故障，此時需要調整皮帶松緊，檢修電磁離合，排除故障。

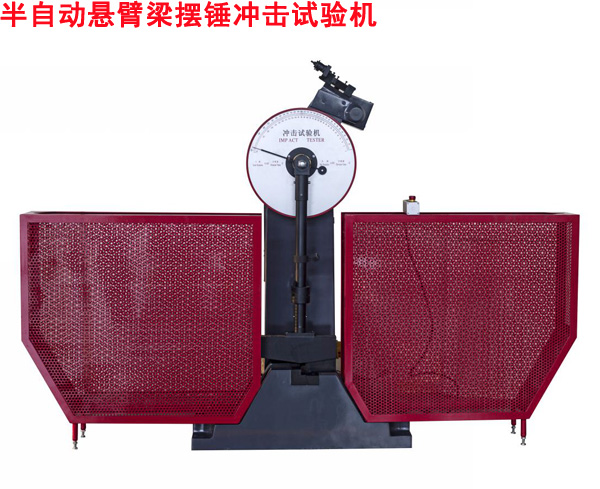

半自動懸臂梁擺錘沖擊試驗機：
